Дефекты металлоконструкций: коррозия, сварка, устойчивость

Коротко: в стальных конструкциях опасны потеря сечения от коррозии, погибы сжатых элементов, дефекты сварных швов и отступления от проекта при монтаже и усилении. Многие из них не видны без измерений и расчета.

Рассчитать стоимостьЦены

Рассчитаем стоимость по вашему объекту

Оставьте номер телефона, перезвоним в рабочее время и уточним детали.

✓ Перезвоним в рабочее время ✓ Номер не передаем третьим лицам

Или позвоните сами: +7 (495) 540-51-37

Основные дефекты

ДефектПочему опасен
Коррозия с потерей сеченияУменьшается несущая способность элемента

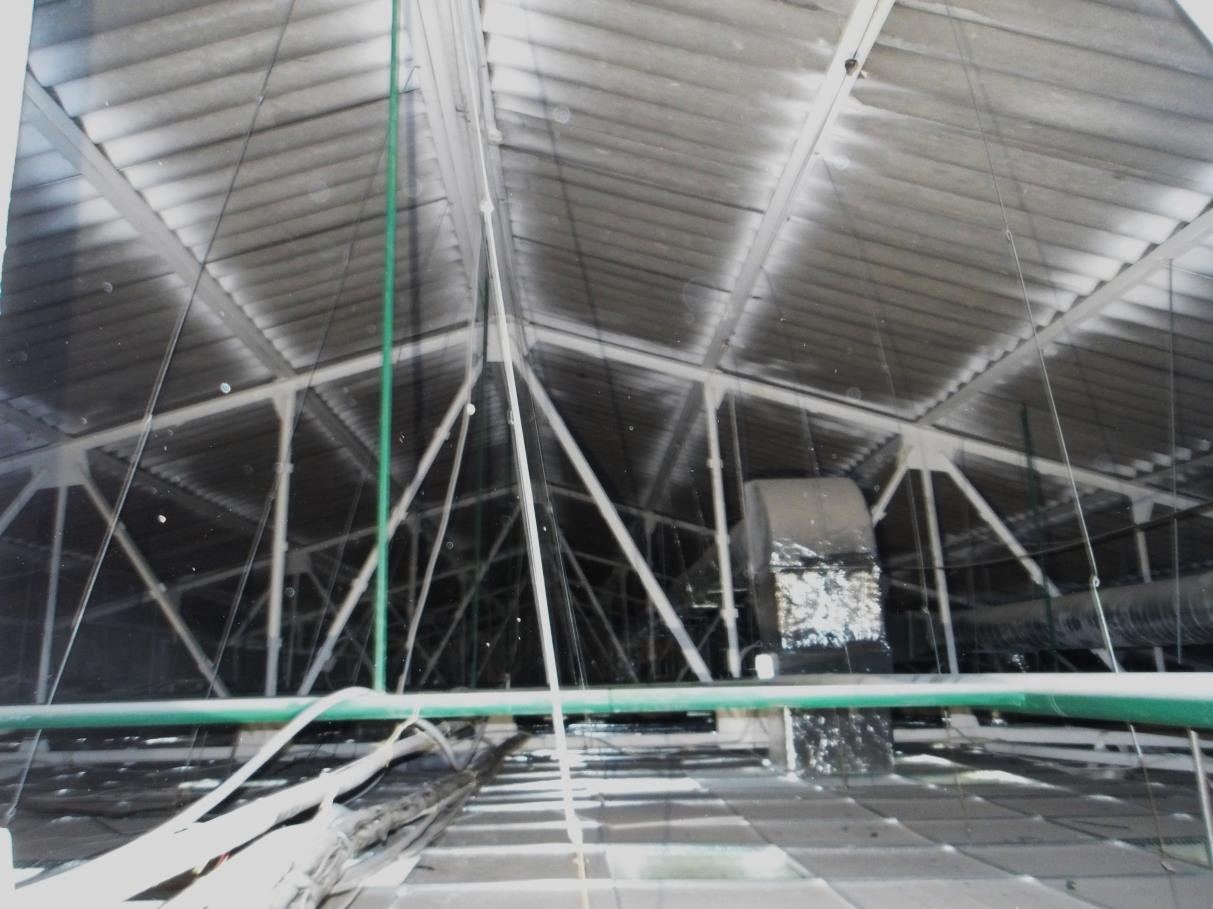

Погибы раскосов, поясов, связейСжатый элемент теряет устойчивость при меньшей нагрузке

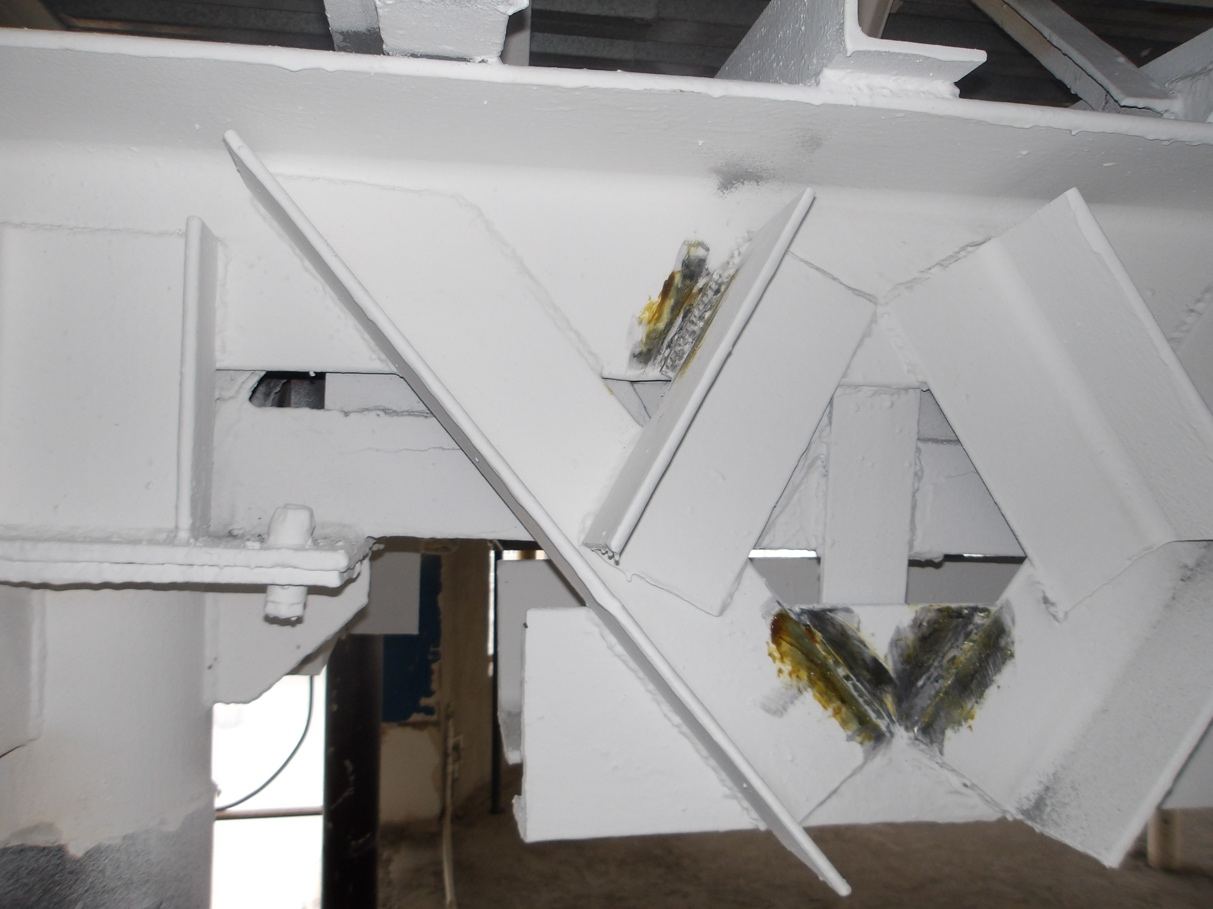

Поры, непровары, шлак в швахУзел может разрушиться под пиковой нагрузкой
Прогиб опорных пластин, отсутствие ребер жесткостиСмятие опорного узла
Ослабленные болтовые соединенияПерераспределение усилий, повышенные деформации
Крен колоннДополнительные изгибающие моменты

Ориентиры по внешним признакам

  • прогиб изгибаемого элемента больше 1/75 пролета — неудовлетворительное состояние, больше 1/50 — аварийное;
  • местная потеря устойчивости (выпучивание стенок и полок) — неудовлетворительное состояние, общая потеря устойчивости — аварийное;
  • при заметной потере сечения от коррозии требуется расчет по фактической толщине металла.

Точный вывод делают только по поверочному расчету по СП 16.13330.2017 с фактическими сечениями.

Примеры из нашей практики

  • В квартире дома 1940 года стальные балки перекрытия и балконов были с поверхностной коррозией. Расчет стальной балки дал коэффициент использования 0,356, рекомендовали очистить металл и восстановить защитное покрытие.
  • В торговом центре 2008 года балки покрытия опирались на одну стенку квадратной трубы из четырех — без распределительных пластин. Связей по покрытию и между колоннами верхнего этажа не было.
  • Поверхностная коррозия балок навеса — малозначительный дефект: каркас работоспособен. Сквозная коррозия тонкого профнастила 0,6 мм под той же кровлей сделала ее аварийной.

Источники

  • Рекомендации по оценке надежности строительных конструкций по внешним признакам, ЦНИИпромзданий;
  • СП 16.13330.2017 «Стальные конструкции»;
  • ГОСТ 23118-2019 «Конструкции стальные строительные»;
  • собственная практика обследований.

Вопросы и ответы

Как часто обследовать металлоконструкции?

ГОСТ 31937-2024 рекомендует не реже раза в 10 лет, а при агрессивной среде, вибрациях и повышенной влажности — не реже раза в 5 лет.

Можно ли оценить коррозию на глаз?

Только качественно. Для расчета нужна толщинометрия — измерение остаточной толщины металла ультразвуковым толщиномером.
