Стальные фермы покрытия торгового здания 1977 года

Заказчику нужно было оценить покрытие и кровлю трехэтажной части торгового здания и проверить, выдержат ли колонны и перекрытия нагрузку до 480 кгс/м².

Рассчитать стоимостьЦены

Рассчитаем стоимость по вашему объекту

Оставьте номер телефона, перезвоним в рабочее время и уточним детали.

✓ Перезвоним в рабочее время ✓ Номер не передаем третьим лицам

Или позвоните сами: +7 (495) 540-51-37

Объект

ПараметрЗначение
Год постройки1977
КонструкцияКаркас из сборного ж/б, покрытие — треугольные стальные фермы пролетом 11,8 м
ЗадачаОценка покрытия, кровли и каркаса
РегионКраснодарский край
Год обследования2025

Что сделали

  • осмотрели фермы, связи и прогоны обследуемой части здания;
  • выполнили выборочный визуальный и ультразвуковой контроль сварных швов;
  • вскрыли колонны, ригели и плиты для определения армирования;
  • выполнили поверочный расчет ферм с учетом снеговых мешков у парапета.

Как проводили обследование

Работы на объекте шли в апреле–мае 2025 года. Обследование было выборочным: колонны первого этажа, перекрытие второго этажа, покрытие и кровля одной части здания.

  • размеры снимали лазерным дальномером и рулеткой, диаметры арматуры и сечения стальных профилей — штангенциркулем;
  • прочность бетона определяли методом ударного импульса на 5 участках — три колонны, ригель и ребристая плита, по 15 измерений на каждом;
  • арматуру искали магнитным прибором и вскрывали защитный слой бетона на трех колоннах, ригеле, ребристой плите и монолитном участке перекрытия;
  • состав и толщины слоев пола третьего этажа определяли на открытых участках и в местах прохода коммуникаций;
  • из конструкций покрытия отобрали образцы стали и определили их химический состав в лаборатории;
  • покрытие рассчитали методом конечных элементов с учетом снегового мешка, плиту, ригель и две колонны проверили отдельными расчетами.

Что нашли

  • деформации раскосов, поясов и связей;
  • повсеместное замачивание и шелушение окраски;
  • сварные швы не очищены от шлака, в отдельных — поры сверх допустимого.
ЭлементКоэффициент использования
Нижний пояс ферм1,762 — несущая способность не обеспечена
Раскосы1,101
Прогоны у парапета1,038
Ригель перекрытия0,925
Колонны каркаса0,265–0,328

Результаты измерений и расчетов

ПоказательЗначение
Бетон колонн первого этажакласс B35, средняя прочность 39,2–41,0 МПа
Бетон ребристой плиты перекрытиякласс B30, средняя прочность 40,9 МПа
Арматура колонн сечением 350×500 мм10 стержней диаметром 28 мм
Сталь ферм покрытиякласс С245
Пояса ферм пролетом 11,76 мдва уголка 75×7 мм, высота фермы 3,0 м
Расчетная снеговая нагрузка140 кгс/м²
Коэффициент использования ребристой плиты0,365

Бетон и арматура каркаса дают запас. Ребристая плита при расчетной нагрузке 480 кгс/м² использована на 0,365, то есть примерно на треть. Этой расчетной величине соответствует нормативная полезная нагрузка 400 кгс/м². Вес существующего пола в расчете уже учтен: плитка с клеем 20 мм, стяжка 100 мм и асфальтобетон 100 мм.

В покрытии результаты разные. Короткие фермы пролетом 5 м проходят проверку: коэффициенты использования от 0,371 до 0,505. У длинных ферм верхний пояс загружен на 0,857 и тоже проходит, а нижний пояс и часть раскосов — нет. Коэффициент больше 1 означает, что элемент не проходит проверку по нормам и его нужно усиливать.

Результат

Покрытие и кровля — ограниченно-работоспособное состояние. Рекомендовано усилить нижние пояса и раскосы, заменить либо усилить деформированные элементы и прогоны у парапета, очистить и проконтролировать сварные швы, отремонтировать кровлю. Колонны и перекрытие второго этажа проходят проверку при расчетной нагрузке 480 кгс/м².

Стальные фермы покрытия
Стальные фермы покрытия

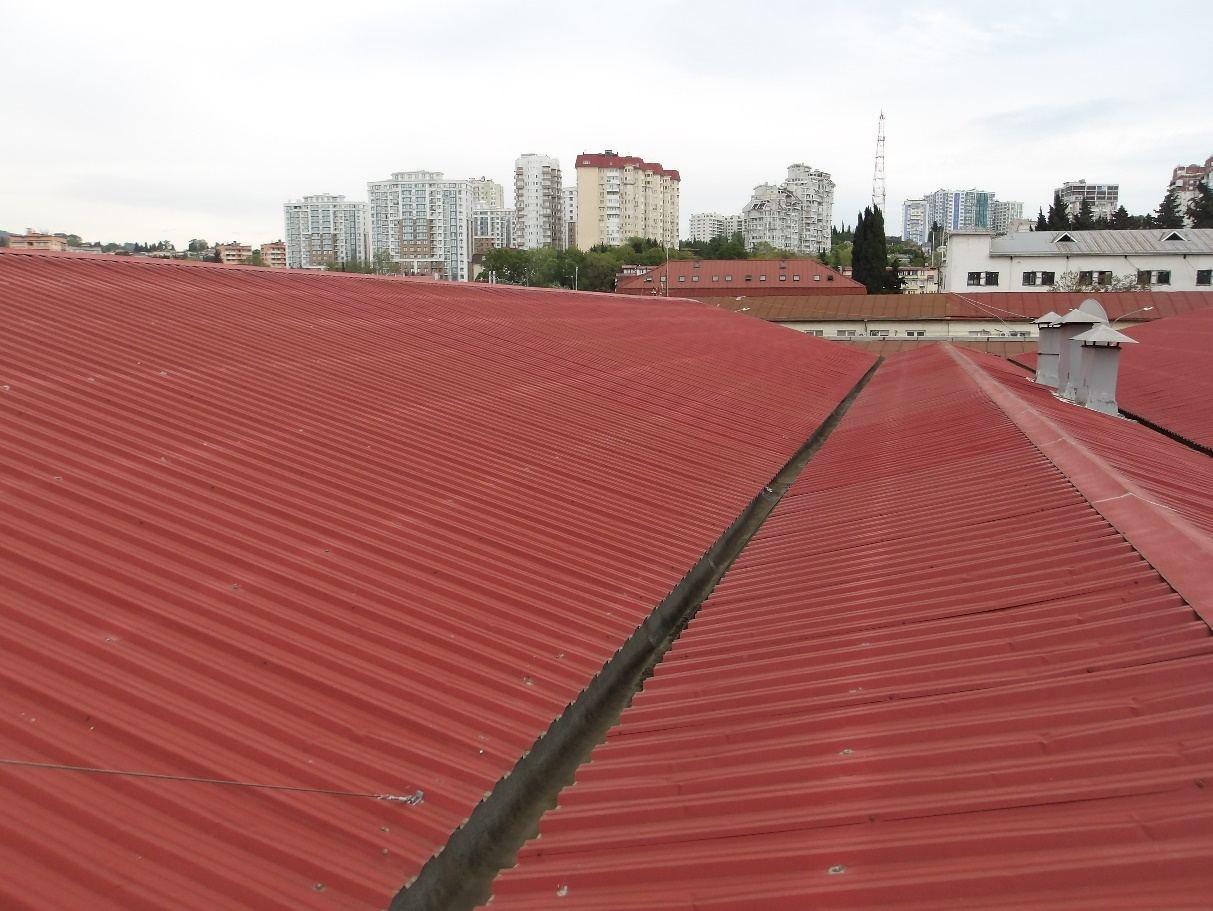

Кровля из профилированного листа
Кровля из профилированного листа

Что рекомендовали

Рекомендации даны в обобщенном виде, без проектных решений.

  • отремонтировать либо заменить кровлю: причиной замачивания металла названы протечки;
  • стальные конструкции со следами замачивания очистить механически и восстановить окраску;
  • все сварные соединения очистить от шлака, натеков и брызг металла, затем выполнить их визуально-инструментальный контроль;
  • деформированные распорки и элементы крестовых связей заменить, деформированные нижние пояса усилить, раскос — заменить либо усилить;
  • усилить нижние пояса и отдельные раскосы длинных ферм;
  • заменить либо усилить прогоны вдоль парапета в зоне снегового мешка.
