Основные дефекты
| Дефект | Что означает | Опасность |
|---|---|---|
| Трещины поперек пролета в растянутой зоне | Работа арматуры под нагрузкой | Зависит от ширины: до 0,3 мм обычно допустимо |
| Трещины вдоль арматуры | Арматура корродирует и распирает бетон | Значительный дефект, требует ремонта |
| Наклонные трещины у опор | Не хватает поперечного армирования или перегрузка | Опасно, нужен расчет |
| Отслоение защитного слоя, оголение арматуры | Коррозия, протечки, малый защитный слой | Потеря сечения арматуры |
| Прогиб больше допустимого | Перегрузка, снижение жесткости | При прогибе больше 1/75 пролета — неудовлетворительное состояние |
| Высолы, следы протечек | Вода проходит через бетон | Ускоряет коррозию арматуры |
Износ сборных и монолитных плит по ВСН 53-86(р)
| Признаки | Износ |
|---|---|
| Трещины в примыканиях к стенам до 0,5 мм | до 10 % |
| Усадочные трещины или трещины вдоль пролета до 2 мм | 11–20 % |
| Трещины поперек пролета, множественные трещины до 2 мм | 21–30 % |
| Трещины более 2 мм, прогиб до 1/150 пролета, следы протечек | 31–40 % |
| Развивающиеся трещины у опор, прогиб до 1/100 | 41–50 % |
| Трещины и прогибы растут со временем | 51–80 % |
Признаки аварийного состояния балок
По рекомендациям ЦНИИпромзданий, неудовлетворительное состояние балки — это нормальные трещины шириной до 1 мм, прошедшие более чем на 3/4 высоты сечения, или прогиб больше 1/75 пролета. Аварийное — трещины шире 1 мм на ту же высоту или прогиб больше 1/50 пролета при трещинах в растянутой зоне шире 0,5 мм.
Как это проверяет инженер
- ширину трещин — щупами и шаблоном, глубину — ультразвуком;
- прогиб — нивелиром или тахеометром;
- армирование — магнитным прибором и вскрытиями;
- прочность бетона — отрывом со скалыванием, ударным импульсом, ультразвуком;
- итог — поверочным расчетом с фактическими данными.

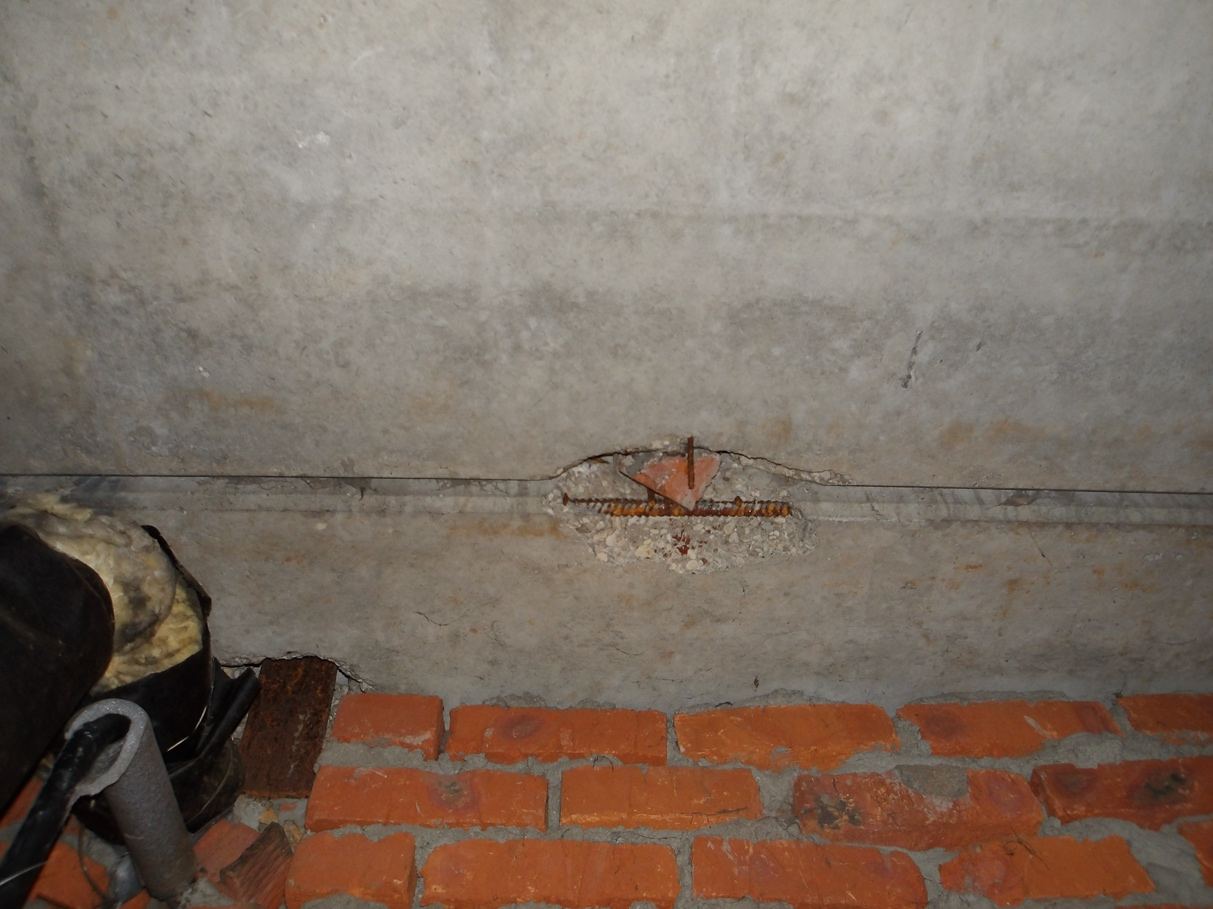

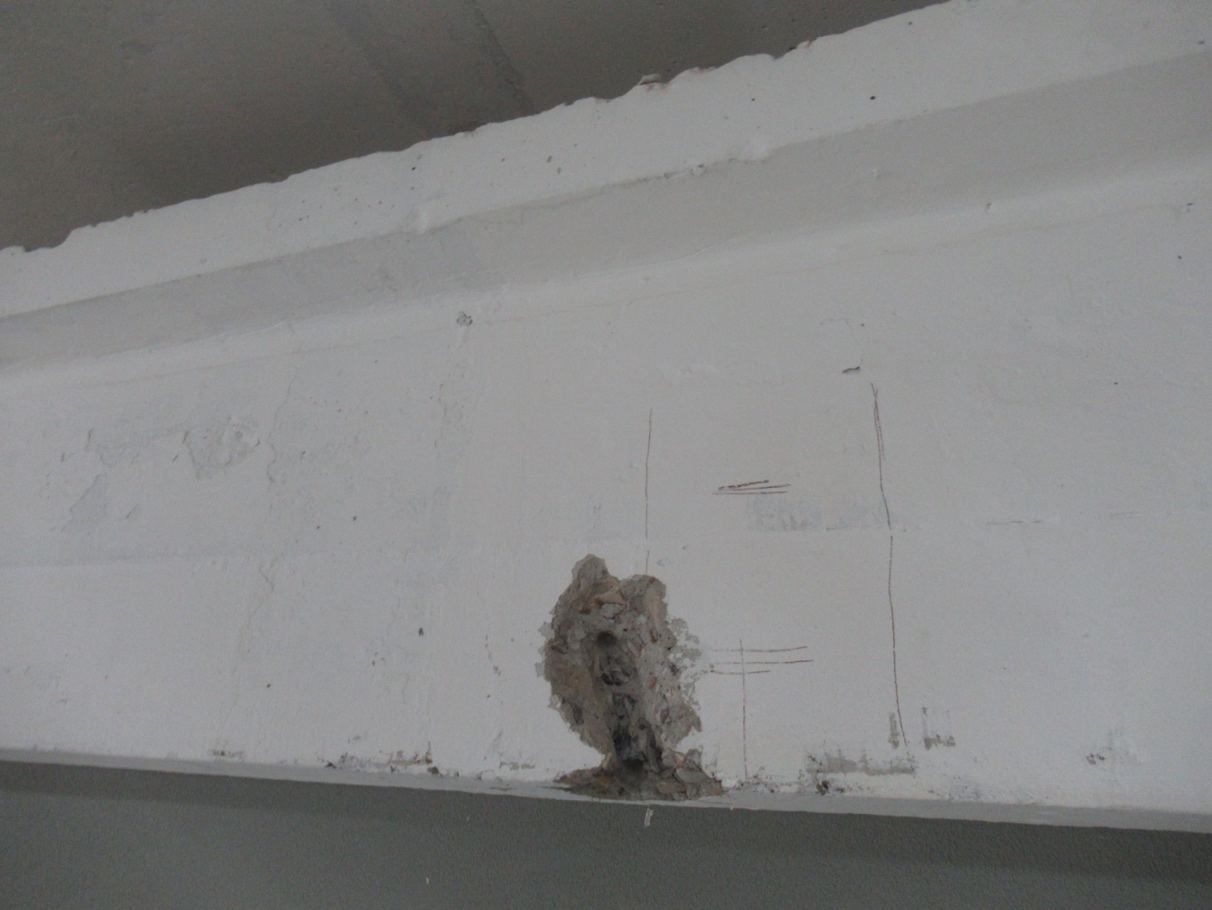

Как это выглядит на реальных объектах
Ниже — дефекты с наших обследований. Ни один из этих объектов не был признан аварийным: такие повреждения встречаются часто и, если вовремя их устранить, не угрожают несущей способности.
Источники
- ВСН 53-86(р), таблица для перекрытий из сборных и монолитных плит;
- Рекомендации по оценке надежности строительных конструкций по внешним признакам, ЦНИИпромзданий;
- СП 63.13330.2018 «Бетонные и железобетонные конструкции»;
- ГОСТ 31937-2024.
Вопросы и ответы
Какая ширина трещины в плите допустима?
Для большинства условий эксплуатации — до 0,3–0,4 мм. Трещины шире — повод для расчета и ремонта.
Что опаснее — трещина или прогиб?
Опасны оба, но растущий прогиб говорит о том, что конструкция продолжает деформироваться под нагрузкой, — это требует срочного обследования.
