Объект
| Параметр | Значение |
|---|---|
| Тип здания | Четырехэтажное торговое здание |
| Конструкция | Кирпичные стены, стальные колонны из труб, покрытие из стальных решетчатых балок с фермами усиления |
| Задача | Проверить выполненное усиление |
| Регион | Чувашская Республика |
| Год обследования | 2025 |
Что сделали
- сверили фактические размеры и сечения усиления с проектом;
- зачистили сварные швы и выполнили их визуально-измерительный контроль;
- выполнили геодезическую съемку кренов колонн;
- выполнили поверочный расчет колонн и покрытия.
Как проводили обследование

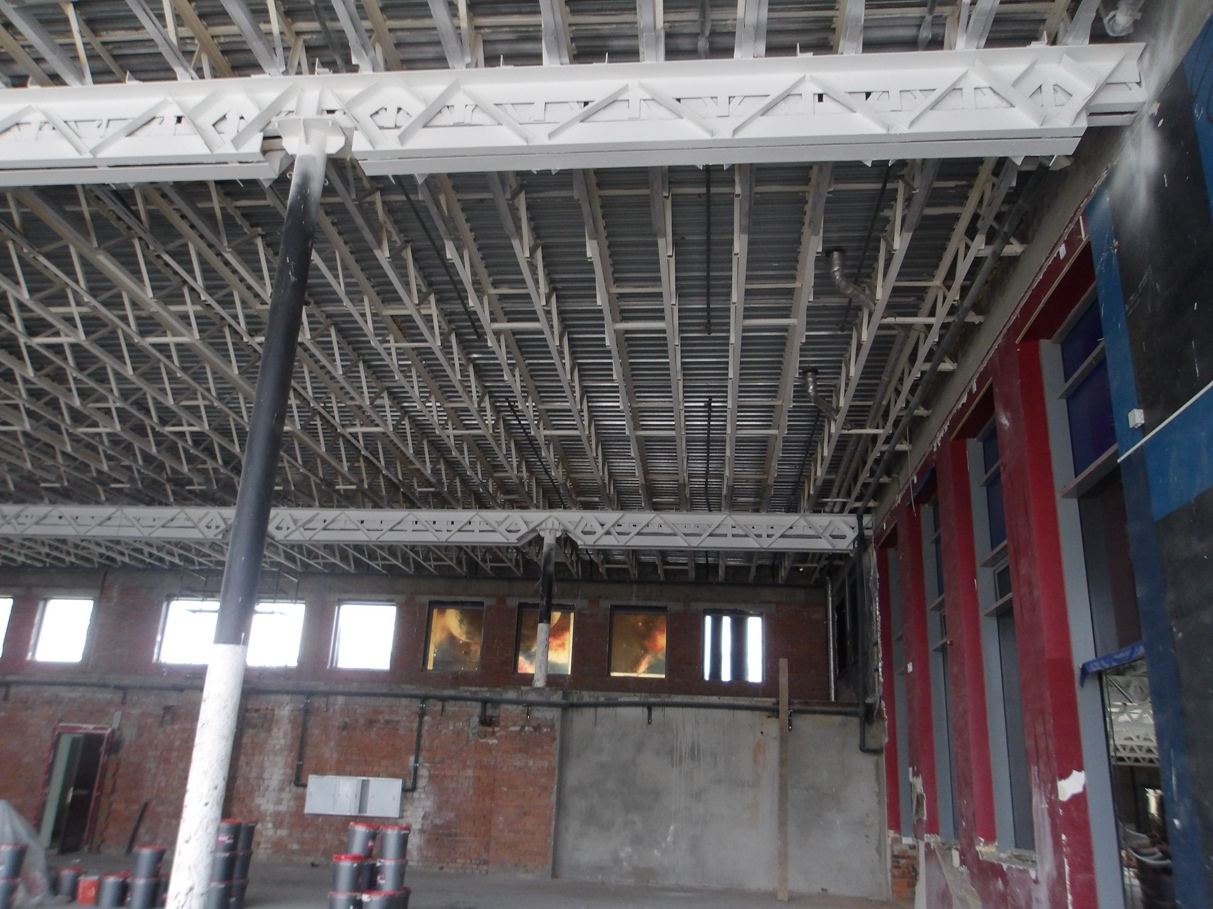

Обследовали колонны четвертого этажа и покрытие над ним. Работали визуальным и визуально-инструментальным методами: сначала искали видимые дефекты, затем уточняли приборами размеры и сечения.
- линейные размеры снимали лазерным дальномером и рулеткой, сечения металла — штангенциркулем, толщину металла — ультразвуковым толщиномером;
- положение колонн и прогибы балок настила определяли электронным тахеометром;
- обмерили колонны из труб 219×18 мм высотой 2,9 и 6,0 м, опорные пластины 500×500 мм толщиной 14 мм, главные балки коробчатого сечения 350×250 мм, балки настила высотой 500 мм с шагом от 0,66 до 0,77 м;
- сварным швам после зачистки сделали визуально-измерительный контроль;
- состав кровли установили по выборочным вскрытиям, которые выполнил заказчик: шесть слоев от гидроизоляции до профилированного настила;
- выполнили два поверочных расчета — балок настила и наиболее нагруженной колонны. Сталь в расчетах принята класса С245, нагрузки собраны по данным натурных измерений.
Что нашли
- фермы усиления высотой 570 мм вместо 700 мм по проекту;
- сечение нижнего пояса не соответствует проекту, нет опор верхнего пояса;
- опорные пластины в оголовках колонн прогнулись до 40 мм, ребер жесткости нет;
- в двух колоннах из стальных труб заполнение бетоном не обнаружено;
- крен одной колонны — 17 мм при допустимых 10 мм.
Результаты измерений и расчетов
| Показатель | Значение | Пояснение |
|---|---|---|
| Расчетная постоянная нагрузка от кровли | 1086,2 кгс/м² | в том числе стяжка — 351,0 кгс/м², железобетонная плита — 398,5 кгс/м² |
| Расчетная снеговая нагрузка | 280 кгс/м² | нормативная — 200 кгс/м² |
| Прогиб балок настила | до 57 мм | допустимо 47 мм; на соседнем участке — 25 мм, в пределах допуска |
| Коэффициент использования нижнего пояса балок настила | 4,705 | расчет без учета усиления нижнего пояса |
| Коэффициент использования верхнего пояса балок настила | 2,167 | несущая способность не обеспечивается |
| Коэффициент использования раскосов балок настила | 1,116 | несущая способность не обеспечивается |
| Коэффициент использования наиболее нагруженной колонны | 0,561 | несущая способность обеспечивается |
Основную нагрузку дает сама кровля: стяжка толщиной 150 мм, керамзит слоем от 200 до 300 мм и железобетонная плита от 100 до 175 мм. На наиболее нагруженную колонну приходится 69 252 кгс постоянной нагрузки и 16 576 кгс снеговой. Колонна это выдерживает. Балки настила — нет: коэффициент больше единицы означает, что элемент нагружен сильнее, чем допускает расчет.

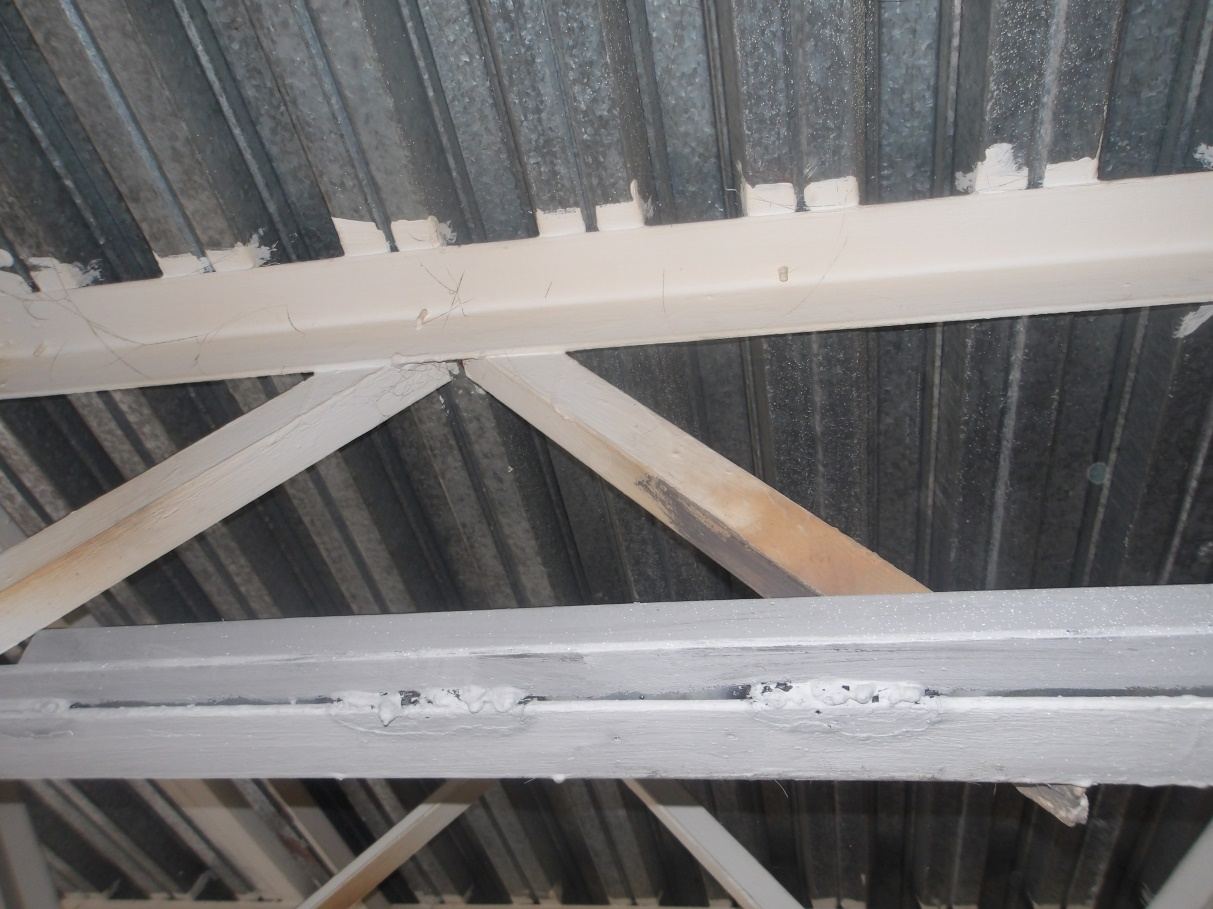

По подбору сечений нижний пояс балок настила должен быть из уголков 120×8 мм. Усиление уголками 100×7 мм дает характеристики выше требуемых. Но выполнено оно с отступлениями: между элементами усиления и нижними поясами остались зазоры от 40 до 70 мм, их закрыли уголками и обрезками арматуры. Сварные швы признаны негодными. Покрытие в целом оценено как аварийное, кровля — как ограниченно-работоспособное.
Результат
Покрытие — аварийное состояние, колонны и кровля — ограниченно-работоспособное. Нужно усилить опорные пластины в оголовках колонн, а балки настила покрытия заменить либо усилить. Этот случай хорошо показывает, зачем нужен контроль после монтажа.
Что рекомендовали
- усилить опорные пластины в оголовках колонн — по разработанному проекту усиления, где под каждой пластиной предусмотрено четыре ребра жесткости;
- заменить либо усилить балки настила покрытия на обследованном участке;
- балки настила с зазорами между усилением и нижним поясом — заменить;
- отремонтировать либо заменить рулонную гидроизоляцию кровли;
- металлические конструкции со следами замачивания очистить механически и восстановить антикоррозионное покрытие.
