Перекрытие под антресоль и подиум в торговом центре

Заказчик планировал устроить антресоль и подиум на перекрытии первого этажа. Нужно было подтвердить, что перекрытие выдержит новые нагрузки.

Рассчитать стоимостьЦены

Рассчитаем стоимость по вашему объекту

Оставьте номер телефона, перезвоним в рабочее время и уточним детали.

✓ Перезвоним в рабочее время ✓ Номер не передаем третьим лицам

Или позвоните сами: +7 (495) 540-51-37

Объект

ПараметрЗначение
Тип зданияТоргово-офисный центр, 2008 год
ПерекрытиеМонолитная балочная и безбалочная плита с капителями
ЗадачаАнтресоль, подиум и тренажерный зал
РегионМосква
Год обследования2024–2025

Что сделали

  • вскрыли защитный слой сверху и снизу плиты, сверили армирование с проектом;
  • определили прочность бетона неразрушающими методами;
  • измерили глубину трещин ультразвуком, ширину — шаблоном;
  • выполнили тахеометрическую съемку верхней грани плиты;
  • выполнили поверочный расчет под проектные нагрузки.

Как проводили обследование

На объекте работали в ноябре 2024 года. Обследовали участок перекрытия первого этажа под будущей антресолью и подиумом. Сначала изучили проектную документацию 2007 года, затем сверили ее с фактом.

  • линейные размеры снимали лазерным дальномером и рулеткой: высота первого этажа до низа плиты — 4,120 м, второго — 5,73 м между перекрытиями;
  • обмерили плиту толщиной 250 мм, балки вдоль наружных стен сечением 600×600 мм, колонны 600×600 мм и капители размером в плане от 3000×2400 до 3000×3000 мм;
  • расположение арматуры находили измерителем защитного слоя бетона, затем проверяли выборочными вскрытиями;
  • для определения прочности бетона использовали измеритель, работающий методом отрыва со скалыванием, и ультразвуковой тестер;
  • ширину трещин измеряли шаблоном-линейкой, измерительной лупой и набором щупов 0,1–1,0 мм; лупа показывала на 0,1 мм меньше шаблона (0,1 против 0,2 мм и 0,3 против 0,4 мм);
  • перекрытие рассчитали в программном комплексе на нагрузки от антресоли площадью 254,9 м² и тренажерного зала площадью 573,4 м².

Что нашли

  • армирование в целом соответствует проекту;
  • бетон — 36,4–42,2 МПа, 113–131 % от проектного класса B30;
  • «паутинка» трещин до 0,3 мм на нижней грани;
  • сквозные трещины шириной до 0,5–0,6 мм.

Результаты измерений и расчетов

Расчетные нагрузки, принятые в поверочном расчете. Собственный вес плиты толщиной 250 мм и капителей учтен отдельно.

ЗонаПостоянные нагрузкиВременные нагрузкиВсего
Антресоль (на 1 м² антресоли)109,7 кгс/м²98,2 кгс/м²207,9 кгс/м²
Подиум573,4 кгс/м²240,0 кгс/м²813,4 кгс/м²
Административно-бытовые помещения498,0 кгс/м²240,0 кгс/м²738,0 кгс/м²
Тренажерный зал378,0 кгс/м²53,5 кгс/м²431,5 кгс/м²

Во временную нагрузку антресоли входят 74,2 кгс/м² полезной нагрузки и 24,0 кгс/м² от инженерного оборудования. В постоянной нагрузке подиума учтены плитка, стяжка, монолитная плита и перегородки. Несущая способность подтверждена именно для этих нагрузок.

По расчету в нижней зоне плиты достаточно стержней диаметром 12 мм с шагом 150 мм, в верхней зоне над стенами — 20 мм, в капителях — 22 мм. По проекту в плите стоят стержни от 8 до 20 мм, в капителях — 20, 25 и 28 мм с тем же шагом. Фактическое армирование больше требуемого. Для собственника это значит, что несущая способность плиты под новые конструкции обеспечена.

Бетон в расчете приняли по классу B30. Из-за трещин при расчете прогибов модуль упругости бетона умножили на понижающий коэффициент 0,2. Хаотичные трещины шириной до 0,2 мм на нижней грани встречаются повсеместно, глубина трещин — до 60 мм. У остальных сквозных трещин раскрытие — до 0,4–0,5 и до 0,3–0,4 мм. Критических дефектов не нашли.

Результат

ЗонаПолезная нагрузка, подтвержденная расчетом
Антресоль74,2 кгс/м²
Подиум и административно-бытовые помещения240 кгс/м²
Тренажерный зал53,5 кгс/м²

Состояние — ограниченно-работоспособное. Рекомендовано инъектировать трещины на верхней грани плиты, а за трещинами на нижней грани год наблюдать по маякам.

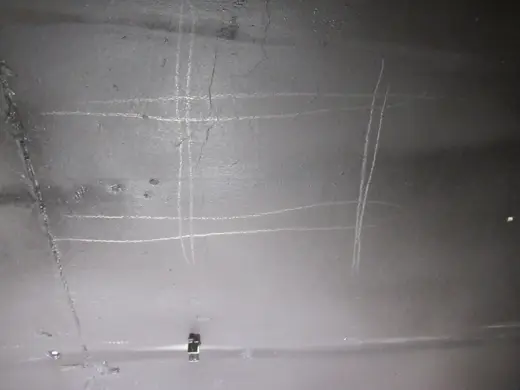

Трещины на нижней грани плиты

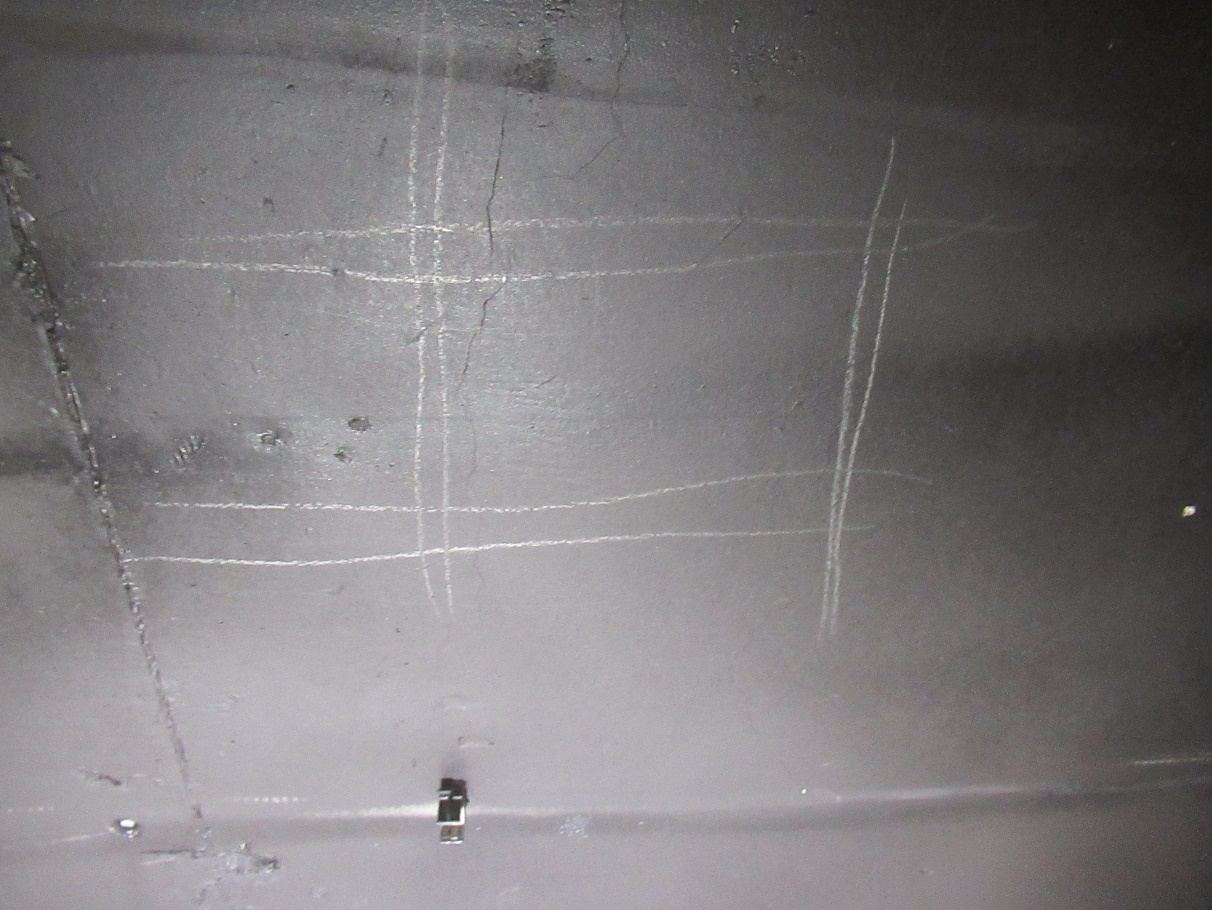

Трещины на нижней грани плиты
Определение глубины трещины ультразвуком
Определение глубины трещины ультразвуком
Трещина на нижней грани плиты
Трещина на нижней грани плиты

Что рекомендовали

  • трещины на верхней грани плиты на участке со сквозными трещинами расшить, очистить от грязи и пыли и инъектировать специализированным ремонтным составом;
  • за шириной раскрытия трещин на нижней грани наблюдать в течение 1 года — например, по гипсовым или пластинчатым маякам;
  • если за год трещины не раскроются дальше — расшить их, очистить и инъектировать ремонтным составом;
  • если трещины продолжат развиваться — передать результаты наблюдений в специализированную организацию для решения об усилении конструкций.
