Перекрытие бизнес-центра под новые помещения

В помещениях планировали новые полы и перегородки. Нужно было подтвердить несущую способность перекрытия первого этажа.

Рассчитать стоимостьЦены

Рассчитаем стоимость по вашему объекту

Оставьте номер телефона, перезвоним в рабочее время и уточним детали.

✓ Перезвоним в рабочее время ✓ Номер не передаем третьим лицам

Или позвоните сами: +7 (495) 540-51-37

Объект

ПараметрЗначение
Тип зданияБизнес-центр, 2007 год
ПерекрытиеМонолитная безбалочная плита с капителями
ЗадачаНовые полы и перегородки
РегионСанкт-Петербург
Год обследования2025

Что сделали

  • вскрыли защитный слой снизу и сверху плиты;
  • определили прочность бетона отрывом со скалыванием и ультразвуком;
  • измерили толщину плиты в местах проходок;
  • выполнили поверочный расчет.

Как проводили обследование

На объекте работали в июле 2025 года. Сначала изучили проектную документацию, затем осмотрели плиту и провели измерения. Линейные размеры снимали лазерным дальномером и рулеткой.

  • защитный слой бетона вскрыли в 6 точках — на плите и на капителях;
  • диаметр арматуры во вскрытиях измеряли штангенциркулем;
  • расположение рабочей арматуры и защитный слой проверяли измерителем толщины защитного слоя;
  • прочность бетона отрывом со скалыванием определили на 3 участках плиты: из бетона вырывают анкер и по усилию вычисляют прочность;
  • ширину раскрытия трещин измеряли измерительной лупой;
  • дефекты и места измерений фотографировали.

Зафиксировали размеры конструкций. Высота первого этажа от чистого пола до низа плиты — 3,95 м, второго — 3,92 м. Колонны — сечением 500×500 мм, шаг в обоих направлениях — 6,0 м. Капители — 2400×2400 мм в плане и высотой 250 мм, вместе с плитой — 450 мм. На отдельных участках есть балки 250×500 мм.

К части плиты доступа не было: это помещения трансформаторных подстанций и участки за подшивкой.

Поверочный расчет выполнили в расчетном программном комплексе. Армирование приняли по проектной документации и результатам вскрытий, класс арматуры — А500.

Что нашли

  • бетон — 37,1–41,8 МПа, класс не ниже B25;
  • трещины до 0,2 мм вдоль арматуры на нижней грани — малозначительный дефект;
  • замачивание перекрытия второго этажа на отдельных участках.

Результаты измерений и расчетов

ПоказательЗначение
Толщина плиты200 мм
Прочность бетона на трех участках41,8; 40,0 и 37,1 МПа
Класс бетона: по участкам / принят в расчетеB30, B30, B27,5 / B25
Основное армирование плиты, верх и низØ12 мм с шагом 200 мм — 5,65 см²/м
Нижняя арматура плиты, требуется по расчету2,77 см²/м
Верхняя арматура над колоннами: есть / требуется11,3 / 11,25 см²/м
Нагрузка сверх веса плиты: нормативная / расчетная750 / 918 кгс/м²

Бетон на всех трех участках прочнее, чем принято в расчете. Нижней арматуры в плите примерно вдвое больше требуемого. Над колоннами запас минимальный: 11,3 см²/м при требуемых 11,25 см²/м. Поэтому несущая способность подтверждена только до нагрузок, принятых в расчете. Защитный слой бетона — 30 мм. Нижняя арматура капителей — Ø8 мм с шагом 200 мм.

Значения 480 и 438 кгс/м² — расчетные, с коэффициентами надежности 1,2–1,3. Без коэффициентов, то есть в нормативных значениях, это 400 кгс/м² полезной нагрузки и 350 кгс/м² постоянной. В эти 350 кгс/м² входят: напольное покрытие — 20, цементно-песчаная стяжка толщиной 100 мм — 180, перегородки — 100, инженерные коммуникации — 50 кгс/м². Собственный вес плиты учтен отдельно, с коэффициентом 1,1.

Результат

Состояние — работоспособное. Несущая способность перекрытия обеспечена при расчетной полезной нагрузке 480 кгс/м² и 438 кгс/м² от полов, перегородок и инженерных коммуникаций. Рекомендаций по усилению плиты нет.

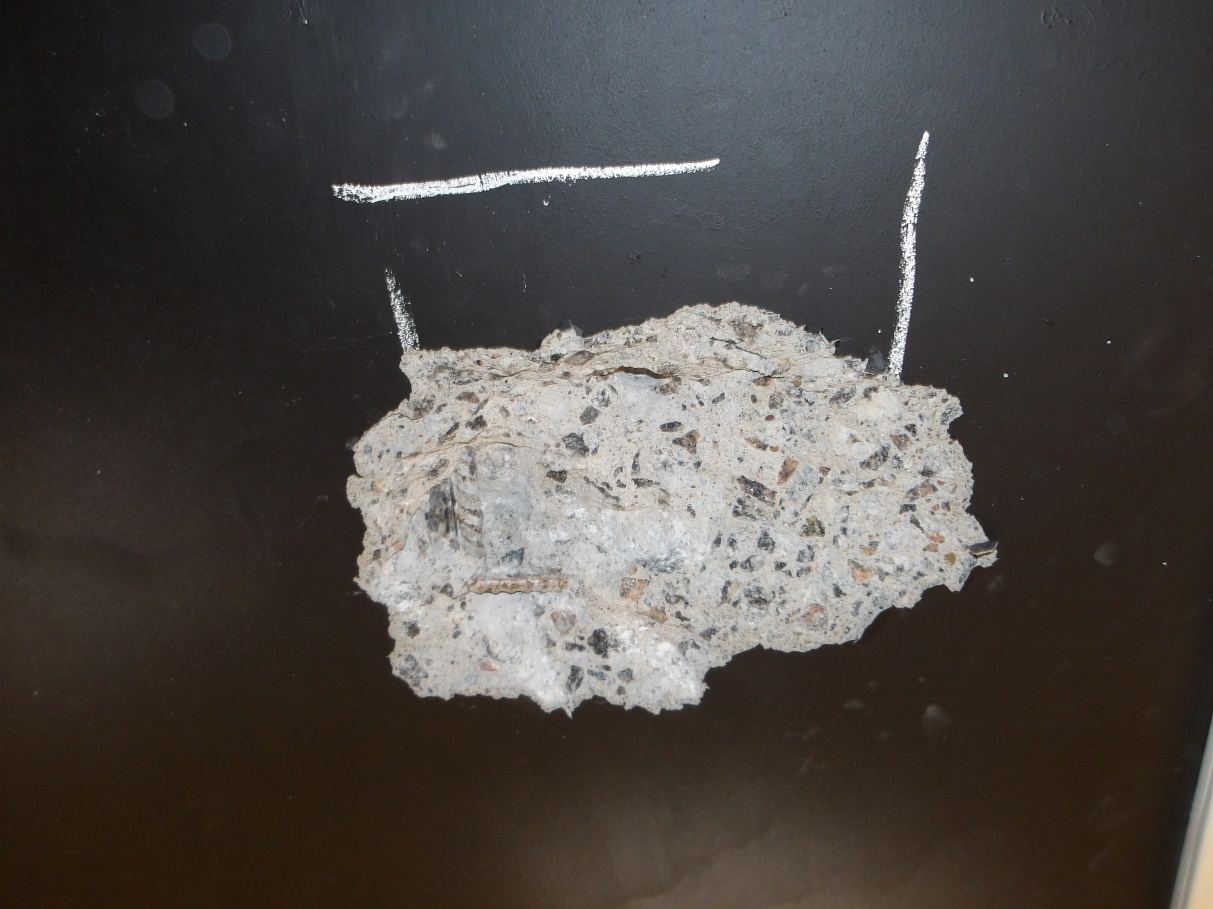

Вскрытие защитного слоя плиты
Вскрытие защитного слоя плиты

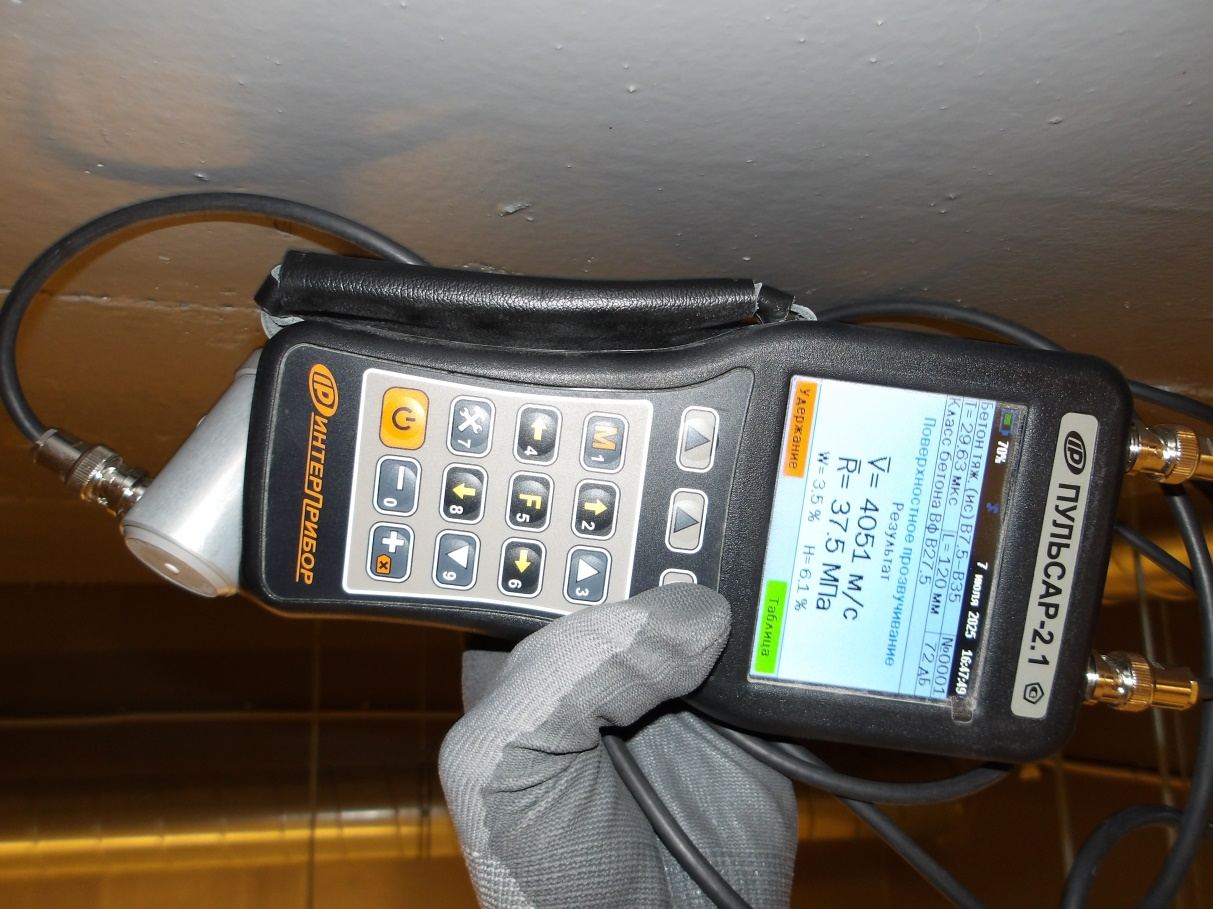

Определение прочности бетона ультразвуком
Определение прочности бетона ультразвуком

Что рекомендовали

Рекомендации в отчете относятся к перекрытию второго этажа, где нашли замачивание:

  • устранить причину замачивания на трех участках;
  • просушить конструкции;
  • восстановить поврежденные отделочные слои.

Критических дефектов плиты первого этажа не обнаружено. Рекомендаций по ее усилению или ремонту в отчете нет.
