Можно ли надстроить второй этаж: обследование здания 1960 года

Собственник планировал надстроить второй этаж. Документов, кроме заключения кадастрового инженера, не было. Нужно было понять, выдержат ли существующие конструкции.

Рассчитать стоимостьЦены

Рассчитаем стоимость по вашему объекту

Оставьте номер телефона, перезвоним в рабочее время и уточним детали.

✓ Перезвоним в рабочее время ✓ Номер не передаем третьим лицам

Или позвоните сами: +7 (495) 540-51-37

Объект

ПараметрЗначение
Год постройки1960
Этажность1 этаж, холодный чердак
Размеры17,9 × 71,9 м
КонструкцияКирпичные стены, сборные ж/б колонны, ребристые плиты по ж/б балкам
РегионМосковская область, Чехов
Год обследования2023
Срок30 дней
Стоимость250 000 ₽

Что сделали

Как проводили обследование

Обследование было визуальным и визуально-инструментальным. Размеры снимали рулеткой и лазерным дальномером. Все дефекты занесли в ведомость со схемами и фотографиями.

  • шурф 1 — у наружной продольной стены: ленточный бутобетонный фундамент, ширина подошвы 900 мм, глубина заложения 1430 мм от уровня пола;
  • шурф 2 — у колонны: сборный железобетонный фундамент стаканного типа, подошва 1,3 × 1,3 м, глубина заложения 1700 мм;
  • грунтовых вод в шурфах не было, под подошвами — суглинки с модулем деформации 7,8 МПа;
  • прочность измеряли электронным прибором на 5 участках: кирпич и раствор стены, бетон колонны, плиты и балки — по 15 измерений на каждом;
  • диаметр арматуры во вскрытиях измеряли штангенциркулем, защитный слой бетона — прибором неразрушающего контроля, трещины — щупами и шаблоном-линейкой;
  • чердачное перекрытие вскрыли со стороны чердака, чтобы узнать состав и толщину слоев;
  • дополнительно выполнили теплотехнический расчет наружных стен.

Что нашли

  • одна из шпренгельных затяжек балок вышла из строя;
  • в балках — наклонные и вертикальные трещины до 0,4 мм по всей длине здания;
  • гидроизоляции фундаментов нет, водосток неорганизованный;
  • местами морозное разрушение кладки.
ЭлементКоэффициент использования
Ребристые плиты чердачного перекрытия0,979 — запаса нет
Колонны каркаса0,395 — запас большой

Результаты измерений и расчетов

ПоказательЗначение
Кладка наружных стенкирпич М100, раствор М50, толщина 510 мм
Класс бетонаколонны и плиты — В20, балки — В25
Армированиебалка — 3 стержня Ø25 мм в нижней зоне; плита — 1 стержень Ø20 мм в каждом ребре; колонна — 4 стержня Ø20 мм
Слои на перекрытиистяжка 60 мм, керамзит 240–350 мм
Нормативная нагрузка на перекрытиепостоянная 424 кгс/м², полезная 70 кгс/м²
Коэффициент использованиябалка — 0,991; кирпичный простенок — 0,791
Сопротивление теплопередаче стен0,788 м²·°С/Вт при требуемых 2,5 м²·°С/Вт

Коэффициент использования показывает, какая доля несущей способности уже занята. Балки загружены на 0,991 — почти полностью. Причем это расчет только на вес самого перекрытия и полезную нагрузку 70 кгс/м². Опирать на такие балки новый этаж нельзя. Обследование показало, что нынешнее чердачное перекрытие раньше было покрытием здания, а скатную крышу устроили позже.

Кирпичные простенки использованы на 0,791 — запас есть. Колонны раньше уже усиливали металлическими обоймами, но в расчете обоймы не учитывали — запас получен без них. Стены по теплозащите не соответствуют действующим нормам: сопротивление теплопередаче примерно втрое ниже требуемого. Стенам нужно дополнительное утепление.

Результат

Фундаменты, стены, колонны, крыша — работоспособное состояние; чердачное перекрытие — ограниченно-работоспособное. Надстройка возможна только после усиления или замены плит и балок перекрытия. Заказчик узнал это до проектирования.

Балки, усиленные шпренгельными затяжками
Балки, усиленные шпренгельными затяжками
Стропильная система на чердаке
Стропильная система на чердаке

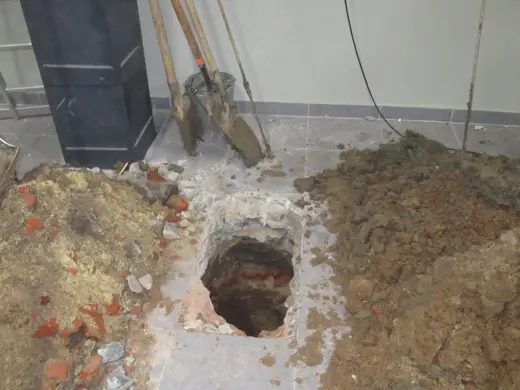

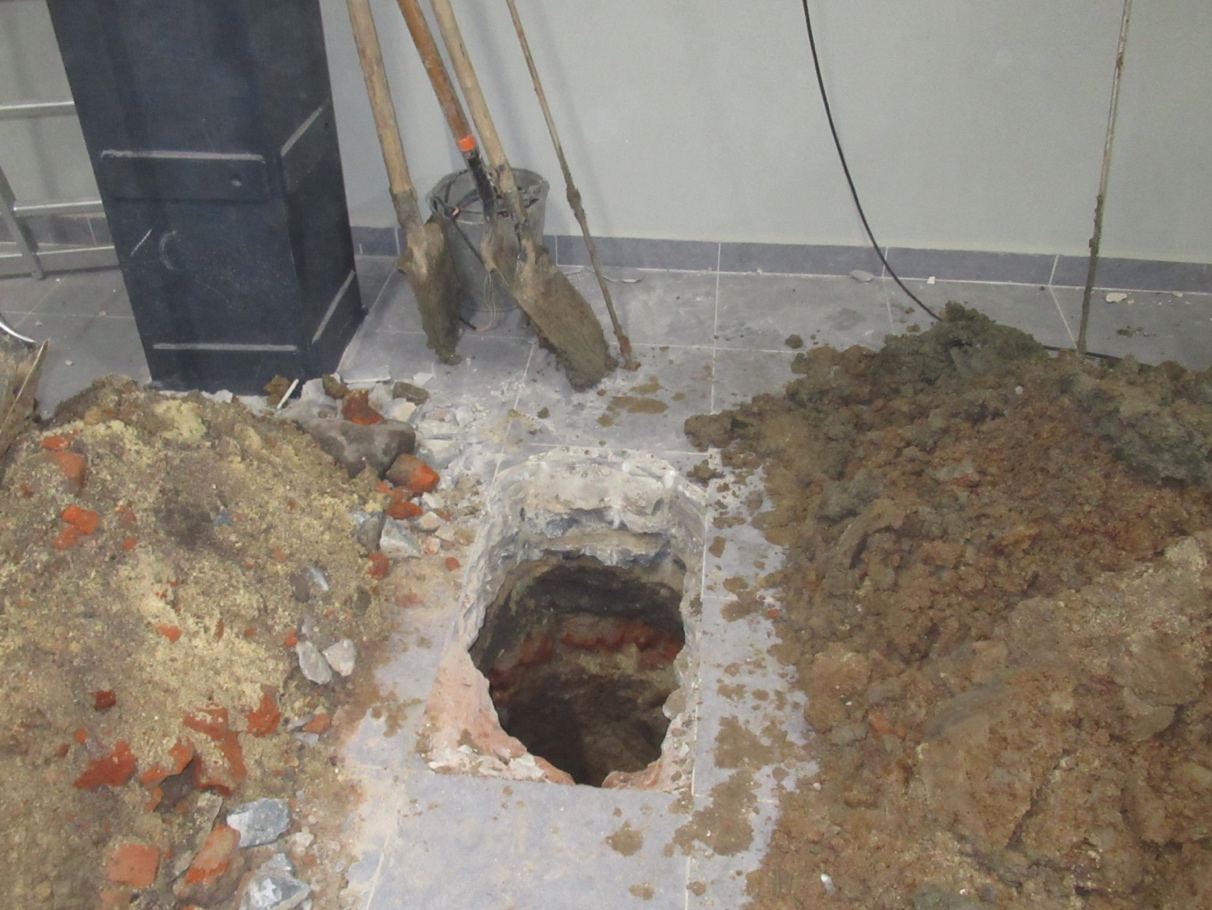

Шурф у колонны
Шурф у колонны

Что рекомендовали

  • до начала реконструкции усилить либо заменить ребристые плиты и балки чердачного перекрытия;
  • заменить поврежденный элемент шпренгельной затяжки;
  • восстановить поврежденные участки кладки наружных стен — морозное разрушение доходит до 150 мм в глубину;
  • устроить новую систему организованного водостока;
  • очистить деревянные конструкции крыши от биологических повреждений, выполнить огне- и биозащитную обработку;
  • расшить трещины в бетонной отмостке, обеспылить и зачеканить ремонтным составом.
